Penebatadalah kawalan penebat khas yang boleh memainkan peranan penting dalam talian penghantaran overhead. Pada tahun -tahun awal, penebat kebanyakannya digunakan pada tiang utiliti, dan secara beransur -ansur berkembang menjadi menara sambungan wayar voltan yang tinggi di mana banyak cakera yang berbentuk cakera digantung pada satu hujung. Ia digunakan untuk meningkatkan jarak creepage, biasanya diperbuat daripada kaca atau seramik, dan dipanggil penebat. Penebat memainkan dua peranan asas dalam talian penghantaran overhead, iaitu menyokong wayar dan menghalang arus dari kembali ke tanah. Kedua -dua fungsi ini mesti dijamin. Penebat tidak boleh gagal kerana pelbagai tekanan elektromekanik yang disebabkan oleh perubahan dalam persekitaran dan keadaan beban elektrik. Jika tidak, penebat tidak akan memainkan peranan penting, dan ia akan merosakkan hayat perkhidmatan dan hayat operasi keseluruhan baris.
Penebat: Ia adalah objek yang membetulkan dan menangguhkan wayar di menara dengan cara yang terlindung. Penebat yang biasa digunakan untuk talian penghantaran kuasa adalah: cakera - penebat porselin berbentuk, cakera - penebat kaca berbentuk,
Penggantungan batangpenebat komposit. (1) Penebat botol porselin: Penebat porselin domestik mempunyai kadar kemerosotan yang tinggi, perlu mengesan nilai sifar, dan mempunyai beban kerja penyelenggaraan yang besar.
Sekiranya berlaku serangan kilat dan flashovers pencemaran, kemalangan drop rentetan terdedah kepada berlaku, dan mereka telah dihapuskan secara beransur -ansur. (2) Penebat Kaca: Ia mempunyai sifar diri - letupan, tetapi kadar letupan diri sangat rendah (umumnya beberapa sepuluh ribu). Tiada pemeriksaan diperlukan untuk penyelenggaraan. Dalam kes diri - Letupan bahagian kaca yang tersembunyi, kekuatan mekanikal sisa masih akan mencapai lebih daripada 80% daripada daya pecah, yang masih dapat memastikan operasi selamat garis. Tidak akan ada kemalangan drop bersiri sekiranya serangan kilat dan flashovers pencemaran. Ia telah digunakan secara meluas di kawasan pencemaran Kelas I dan Kelas II. (3) Penebat Komposit: Ia mempunyai kelebihan prestasi flashover anti - pencemaran yang baik, berat ringan, kekuatan mekanikal yang tinggi, dan penyelenggaraan yang kurang, dan telah digunakan secara meluas di kawasan pencemaran Tahap III dan ke atas.

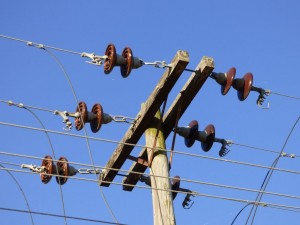

Penebat porselin: Penebat biasanya dikenali sebagai botol porselin, yang merupakan penebat yang digunakan untuk menyokong wayar. Penebat boleh memastikan penebat yang mencukupi untuk konduktor, lengan silang dan menara. Ia sepatutnya dapat menahan beban dalam arah menegak dawai dan ketegangan dalam arah mendatar semasa operasi. Ia juga menahan matahari, hujan, perubahan iklim dan kakisan kimia. Oleh itu, penebat mesti mempunyai sifat elektrik yang baik dan kekuatan mekanikal yang mencukupi. Kualiti penebat sangat penting untuk operasi selamat garis. Penebat boleh dibahagikan kepada penebat sokongan, penebat penggantungan, penebat pencemaran anti - dan penebat sesendal mengikut struktur mereka. Menurut tujuan itu, ia boleh dibahagikan kepada tiga kategori: penebat garis, penebat sokongan pencawang dan bushings. Mengikut bahan penebat. Pada masa ini terdapat porselin, kaca dan penebat komposit organik. Penebat yang digunakan dalam garis overhead biasanya digunakan penebat pin, penebat rama -rama, penebat penggantungan, salib porselin - lengan, penebat batang dan penebat ketegangan. Terdapat dua jenis kesalahan elektrik dalam penebat: flashover dan kerosakan. Flashover berlaku di permukaan penebat, dan tanda terbakar dapat dilihat, tetapi biasanya prestasi penebat tidak hilang; Kerosakan berlaku di dalam penebat, dan pelepasan berlaku melalui badan seramik di antara topi besi dan kaki besi. Penebat mungkin dimusnahkan sepenuhnya oleh arcing. Untuk pecahan, perhatian harus dibayar untuk memeriksa jejak pelepasan dan luka bakar kaki besi. Untuk mengelakkan kotoran seperti debu terapung daripada mematuhi permukaan penebat, jalan dibentuk yang dipecahkan oleh voltan di kedua -dua hujung penebat, iaitu, creepage. Oleh itu, jarak permukaan meningkat, iaitu, jarak creepage, dan jarak yang dilepaskan di sepanjang permukaan penebat, iaitu, jarak kebocoran, dipanggil jarak creepage.
Jarak Creepage = jarak permukaan/voltan maksimum sistem. Menurut tahap pencemaran, jarak creepage umumnya 31 mm/per kilovolt di kawasan yang tercemar. Voltan boleh dinilai secara langsung mengikut bilangan penebat, secara amnya, 23 untuk 500kV; 16 untuk 330kV; 220kV 9; 110kv 5; Ini adalah nombor minimum, dan akan ada satu atau dua lagi. Talian penghantaran 500kV pada dasarnya menggunakan empat konduktor berpecah, iaitu, terdapat empat untuk satu fasa, 220kV menggunakan lebih daripada dua konduktor berpecah, dan 110kV menggunakan satu lagi. Kira -kira 1 penebat adalah 6 - 10kV, 3 penebat adalah 35kV, baris 60kV tidak kurang daripada 5 keping, 7 penebat adalah 110kV, 11 penebat adalah 220kV, 16 penebat adalah 330kV; 28 penebat pasti 500kV. Untuk penebat pin di bawah 35kV, tidak ada perbezaan dalam bilangan kepingan. Garis overhead 10kV biasanya menggunakan 10 - 12m tiang simen tunggal dan penebat pin. Jarak garis lurus di antara tiang adalah kira -kira 70 - 80m. Tiada bingkai besi untuk 10kV, hanya tiang dengan tiga garis voltan tinggi di atasnya. Biasa di kawasan luar bandar; Garis overhead 35kV biasanya menggunakan tiang simen tunggal atau dua meter (juga menggunakan sebilangan kecil menara besi kecil, ketinggiannya berada dalam 15 - 20 meter) dan 2 - 3 keping penebat rama -rama, garis lurus di antara tiang jarak adalah kira -kira 120 meter; 220kV pastinya menara besi besar. Garis overhead 220kV biasanya menggunakan menara besi lebih dari 30 meter dan rentetan panjang penebat rama -rama. Jarak garis lurus antara menara besi lebih daripada 200 meter. Penebat komposit: Memastikan operasi selamat sistem kuasa dan meningkatkan kebolehpercayaan bekalan kuasa adalah penunjuk penting bagi penilaian syarikat -syarikat kuasa, dan penggunaan berterusan bahan -bahan teknologi tinggi adalah cara yang berkesan untuk menyelesaikan masalah ini. Sebagai produk baru, penebat komposit getah silikon mempunyai kelebihan berat ringan, saiz kecil, anti - flashover, rintangan penuaan, penyelenggaraan - Percuma dan penyelenggaraan - Percuma, dan telah digunakan secara meluas dalam garisan 35kV dan 110kV.
