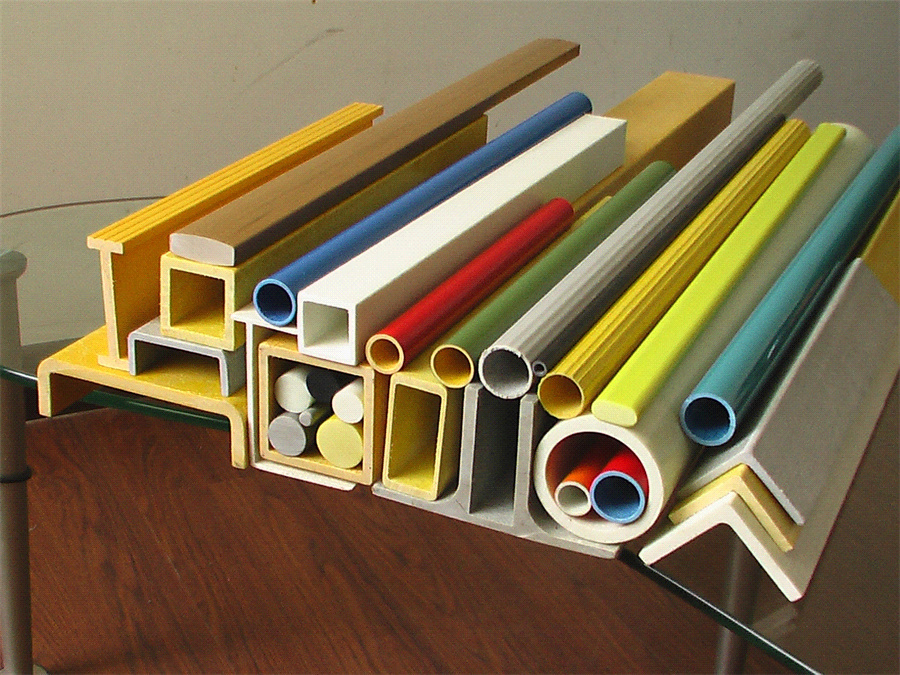

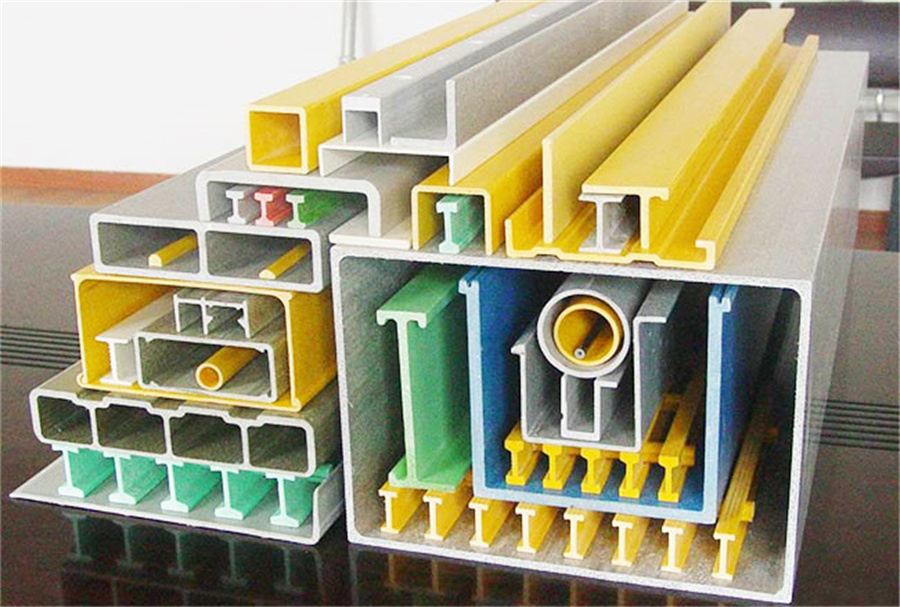

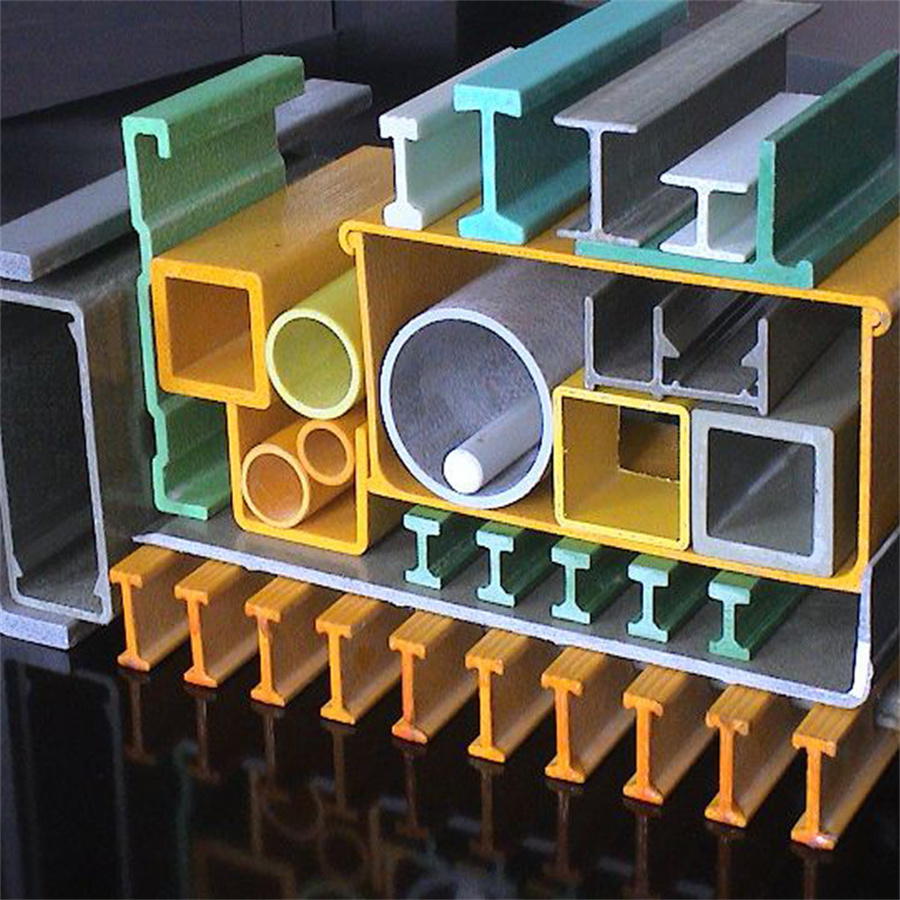

Profil plastik pultruded bertetulang gentian
Profil pultruded dibuat dalam bahan komposit, ia amat diperlukan dalam pengeluaran peranti elektrik seperti transformer jenis kering, motor elektrik dan gegelung.Kekuatan utamanya ialah keupayaan penebat elektrik yang optimum, yang menjadikannya sesuai untuk digunakan dalam sistem yang disebutkan di atas yang melibatkan arus elektrik yang kuat.
Ia juga boleh dihasilkan atas permintaan, versi UL94V0 pemadam sendiri tanpa halogen.
Semua produk memenuhi Arahan Eropah 2011/95/EC yang menyekat penggunaan bahan berbahaya dalam peralatan elektrik dan elektronik
Barisan pengeluaran yang banyak menjamin pilihan profil pultruded yang luas dengan penghantaran segera;lebih 300 bentuk yang diperbuat daripada pelbagai bahan mentah dan dalam warna yang berbeza.
Saiz lain boleh disesuaikan

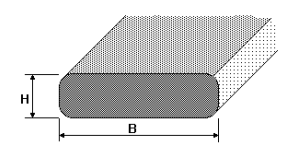

| TULANG ANJING | |
| Pangkalan (B) | Tinggi (H) |
| 6 6 6 8 10 10 10 10 10 10 12 12 12 12 16 16 | 6 6 10 10 10 11 12 13 15 16 12 16 17 19 18 20 |
| Profil separuh bulatan | |
| Pangkalan (B) | Ketinggian (H) |
| 4 5 5 7 6 8 8 | 2 2 2.5 2.5 3 3 4 |
Saiz lain boleh disesuaikan
Saiz lain boleh disesuaikan
| Profil trapezoid | |
| Pangkalan (B) | Ketinggian (H) |
| 5.0 5.7 6.0 6.8 6.0 7.0 8.0 9.0 10.5 12 | 2 2 2 2 3 3 3 3 3 3 |
| segi empat tepat dibersihkan | |
| Pangkalan (B) | Ketinggian (H) |
| 6.35 7.10 7.92 10.0 10.0 10.0 10.8 20.0 20.0 20.0 20.0 20.0 25.0 25.0 25.0 30.0 50.0 50.0 50.0 | 3.18 3.05 6.35 4.0 4.8 10.0 4.0 4.0 6.0 8.0 10.0 12.0 8.0 12.0 25.0 20.0 8.0 12.0 25.0
|
Saiz lain boleh disesuaikan
Saiz lain boleh disesuaikan
| Profil bulat | |
| Ø (mm) | Ø (mm) |
| 2.0 2.5 3.0 3.5 4.0 4.5 5.0 6.0 7.0 8.0 | 10 12 14 15 19 20 22 24 28 30 |
| Profil tiub | |||
| Ø i | Ø e | Ø i | Ø e |
| 3 3 3 4 4 6 6 8 10 15 16.7 18.3 | 6 7 8 8 10 10 13 12 15 20 27.7 23.0 | 20 21 27 28 30 32 35 40 45 60 75 80 | 24 24 32 32 35 37 40 45 50 75 90 100 |
Saiz lain boleh disesuaikan
Saiz lain boleh disesuaikan
| profil L | ||
| Ketinggian (H) | Pangkalan (B) | Ketebalan (E) |
| 31.75 | 63.5 | 4.76 |
| 38.1 | 38.1 | 3.18 |
| 38.1 | 38.1 | 4.76 |
| 38.1 | 57.15 | 4.76 |
| 50.8 | 50.8 | 4.76 |
| 50.8 | 50.8 | 12.7 |
| 50.8 | 69.85 | 6.35 |
| 76.2 | 152.4 | 12.7 |
| profil U | ||
| Pangkalan (B) | Ketinggian (H) | Ketebalan (E) |
| 25.40 | 50.80 | 6.35 |
| 30.96 | 65.09 | 3.18 |
| 63.50 | 114.30 | 6.35 |
| 65.09 | 90.49 | 4.76 |
Saiz lain boleh disesuaikan
Saiz lain boleh disesuaikan
| Tiub persegi | ||
| Pangkalan (B) | Ketinggian (H) | Ketebalan (E) |
| 38.1 | 38.1 | 3.18 |
| 50.8 | 50.8 | 6.35 |
| 50.0 | 50.0 | 4.00 |
